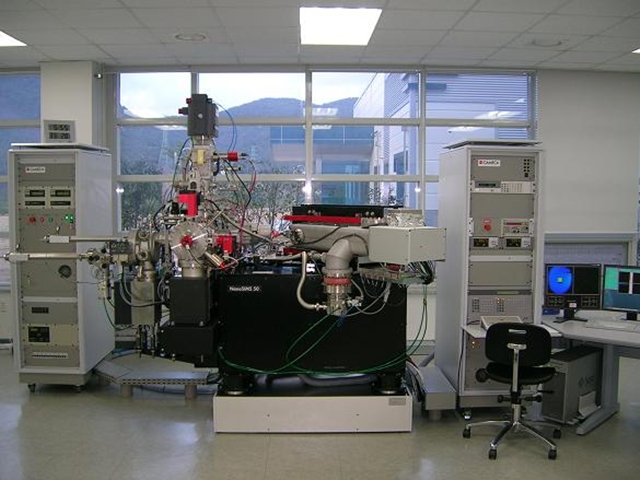

※ 이차 이온질량분석법(SIMS): 고체 표면의 정밀 화학 분석을 위한 강력한 도구
1. 이차 이온질량분석법(SIMS) 소개
이차 이온질량분석법(Secondary Ion Mass Spectrometry, SIMS)은 고체 표면의 화학적 조성과 구조를 분석하는 데 사용되는 강력한 도구입니다. 이 방법은 고체 시료 표면에 1차 이온빔을 조사하여 시료 표면에서 튀어나오는 2차 이온을 생성한 후, 이 2차 이온을 질량 분석기로 분석하여 시료의 화학적 조성을 알아내는 기술입니다. SIMS는 매우 높은 민감도와 공간 분해능을 제공하므로, 나노미터 수준의 표면 분석이 가능합니다.
2. SIMS의 원리
SIMS의 작동 원리는 다음과 같습니다.
2.1 1차 이온빔 조사
시료 표면에 고에너지의 1차 이온빔(일반적으로 O₂+, Cs+, Ar+ 등)을 조사합니다. 이 1차 이온빔은 시료의 표면을 타격하여 표면 원자들을 튀어나가게 만듭니다.
2.2 2차 이온 생성
표면에서 튀어나온 원자 중 일부는 이온화되어 2차 이온을 형성합니다. 이차 이온의 생성은 1차 이온빔의 에너지와 조사 각도, 시료의 화학적 성질 등에 의해 영향을 받습니다.
2.3 질량 분석
생성된 2차 이온은 질량 분석기로 보내져 그들의 질량과 전하 비율(m/z)에 따라 분석됩니다. 이 과정에서, 이온들은 전기장과 자기장을 사용하여 질량에 따라 분리되고 검출됩니다. 2.4 데이터 분석: 검출된 이온의 질량 스펙트럼을 통해 시료의 화학적 조성과 농도를 분석할 수 있습니다. 또한, 시료 표면의 공간적 분포도 조사할 수 있습니다.
3. SIMS의 주요 구성 요소
SIMS 시스템은 몇 가지 주요 구성 요소로 이루어져 있습니다.
3.1 이온 소스
1차 이온빔을 생성하는 장치로, 일반적으로 액체 금속 이온 소스(LMIS)나 이온 건을 사용합니다.
3.2 시료 챔버
시료를 고정하고 1차 이온빔을 조사하는 공간입니다. 초고진공(UHV) 상태를 유지하여 불순물이 분석에 영향을 미치지 않도록 합니다.
3.3 질량 분석기
2차 이온을 질량-전하 비율에 따라 분리하고 검출하는 장치로, 주로 비행시간형 질량 분석기(TOF-MS), 사중극 질량 분석기(Quadrupole MS), 또는 이중 초점 질량 분석기(Dual-focusing MS)가 사용됩니다.
3.4 검출기
분리된 이온을 검출하여 신호를 생성하는 장치로, 일반적으로 이온 변환기나 전자 증배관(EM)을 사용합니다.
3.5 데이터 처리 시스템
검출된 신호를 분석하고 해석하여 최종 결과를 제공하는 컴퓨터 시스템입니다.
4. SIMS의 응용 분야
SIMS는 다양한 분야에서 널리 사용됩니다.
4.1 반도체 산업
반도체 소자의 표면 조성과 불순물 분석에 사용됩니다. 예를 들어, 도핑 프로파일 측정, 산화막 두께 분석 등이 있습니다.
4.2 재료 과학
신소재 개발 및 특성 분석에 활용됩니다. 예를 들어, 박막의 조성 분석, 표면 개질 연구 등이 있습니다.
4.3 지구 과학
암석과 광물의 미세구조와 조성 분석에 사용됩니다. 예를 들어, 지질 샘플의 원소 및 동위원소 분석 등이 있습니다.
4.4 생명 과학
생물학적 시료의 표면 분석에 사용됩니다. 예를 들어, 세포막의 조성 분석, 조직의 화학적 매핑 등이 있습니다.
5. SIMS의 장단점
SIMS는 매우 유용한 분석 기법이지만, 몇 가지 장단점을 가지고 있습니다.
5.1 장점
• 고감도
매우 낮은 농도의 원소와 화합물을 검출할 수 있습니다. ppb 수준까지 검출 가능합니다.
• 높은 공간 분해능
나노미터 수준의 공간 분해능을 제공하여, 미세구조 분석이 가능합니다.
• 다양한 분석 가능
다양한 원소와 동위원소의 분석이 가능합니다.
5.2 단점
• 파괴적 분석
시료 표면을 물리적으로 손상시키므로, 비파괴적 분석이 불가능합니다.
• 복잡한 데이터 해석
생성된 데이터의 해석이 복잡하여 고도의 전문 지식이 필요합니다.
• 비용
장비와 유지 비용이 높습니다.
이차 이온질량분석법(SIMS)은 고체 시료의 표면을 정밀하게 분석할 수 있는 강력한 도구로, 반도체, 재료 과학, 지구 과학, 생명 과학 등 다양한 분야에서 널리 사용됩니다. 높은 민감도와 공간 분해능을 제공하는 SIMS는 미세한 화학적 변화를 감지하고 분석하는 데 매우 유용하지만, 분석 과정에서 시료가 파괴되고 데이터 해석이 복잡하다는 단점도 가지고 있습니다. 이러한 장단점을 고려하여 적절한 분석 방법을 선택하는 것이 중요합니다.
